Auto installation de Laurent Chenevas à Apremont
capteurs a tubes sur bâti orientable piloté par 2 LDR
(73190 Savoie)
laurent_chenevas CHEZ yahoo.fr

Une idée de solaire , ça mûri…j'ai mis 7 ou 8 ans pour faire aboutir la mienne ! ! !
Alors un grand merci à tous ceux qui de près ou de loin m'ont donné le courage d'aller jusqu'au bout, je n'en citerai qu'un : Pierre Amet et son idée de forum et tous ceux qui le font avancer ( le schmilimi-miliblick ! ! ! )

Les capteurs

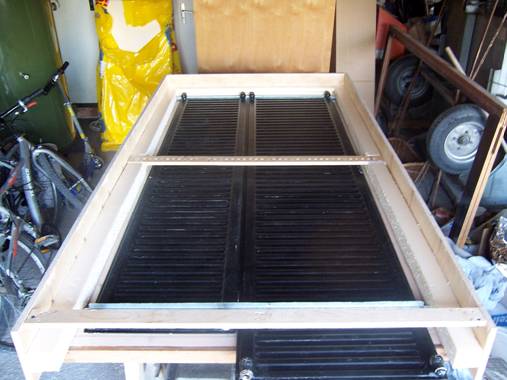

Je voulais que les capteurs auto construits plans suivent le soleil ( bien sûr pour en capter un max. mais aussi pour  gérer l'éventuel surplus : dans ce cas le capteur retourne vers l'Est )

Et puis très vite je me suis rendu compte que ce type de capteur m'occasionnerai pas malv de maintenance ce que je ne voulais surtout pas.
Alors je suis passé au "cran supérieur" : les acheter !
La savoie étant réputée comme un département assez froid, je me suis vite tourné vers les "sous vide" (tant pis pour leur soit disant moins bon rendement par rapport aux plans ; tout ce que je vois, c'est qu'ils ne sont jamais embués ! et qu'ils dégivrent aux premiers rayons de soleil , comme un pare-brise…)

L'orientation et la régulation

Pour la régulation au départ j'avais réussi à dénicher un vieux schéma d'Elektor qui s'appelle thermo-indicateur différentiel et qui devait me servir à ces 3 choses :
_orientation des panneaux en azimut
_orientation des panneaux en élévation
_déclenchement des circulateurs

En réalité j'ai gardé ce montage pour l'orientation azimutale
Pour l'orientation en élévation , j'ai abandonné car m'étant aperçu que les tubes achetés commençaient à chauffer plus vite inclinés que debout, je les ai "couchés" ! ! !

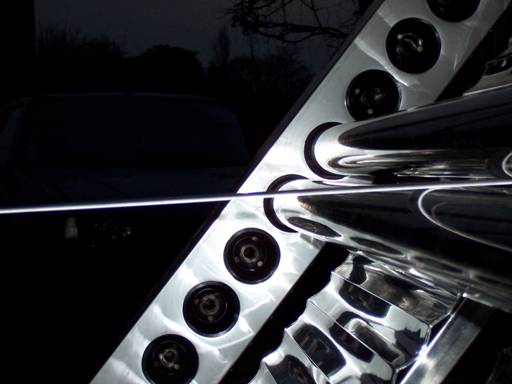

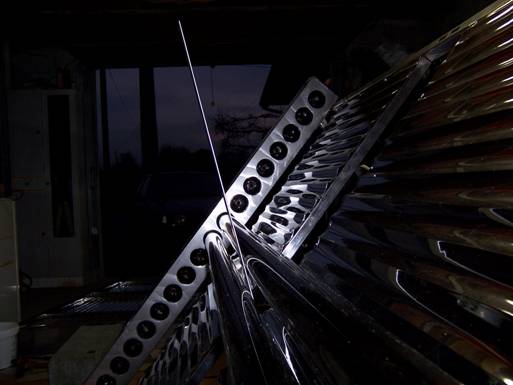

Sur les photos ,la règle entre les tubes simule les rayons solaires, je ne perds que la réflexion arrière , mais un tube ne fait pas d'ombre à l'autre




En réalité j'ai aussi acheté la régulation incluse dans un système monobloc comprenant : circulateur, clapet anti retour ,réglage du débit, vase d'expansion, soupape de sécurité

L'échange et le stockage

Je voulais un gros stockage et j'ai eu la chance de pouvoir récupérer un ballon de 1000 litres avec 6 ou 8 sorties en 1"1/4 (les plombiers appellent ça un préparateur d'eau chaude sanitaire, je crois)
Quant à l'échangeur je voulais qu'il soit facile à détartrer (encore la maintenance ! ) et là aussi j'ai pu avoir gratuitement un échangeur à plaques en inox de chaudière gaz (préparation d'ECS)

Et bien voilà, une fois les choix techniques faits, même si on m'a fait plein de cadeaux, il faut bien retrousser les manches…

Les travaux

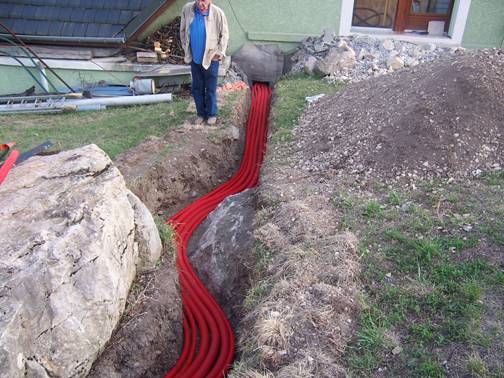

_1er boulot : creuser une tranchée pour enfouir à environ 60 ou 80 cm tuyaux et câbles et un peu plus…

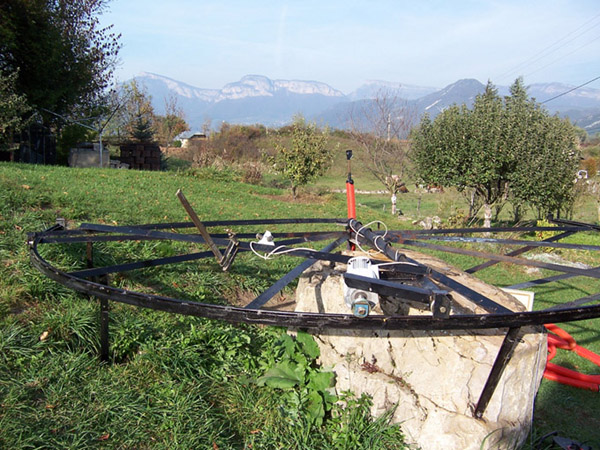

_2eme boulot : construire  la structure orientable

_3eme boulot : monter le tout …

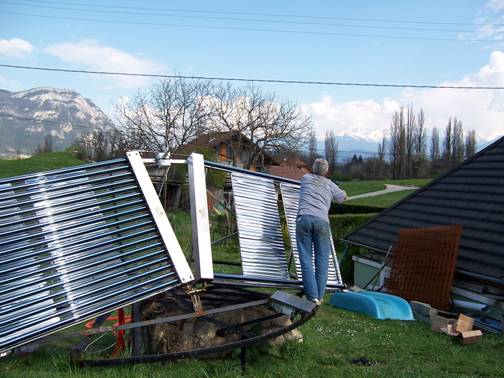

Les capteurs

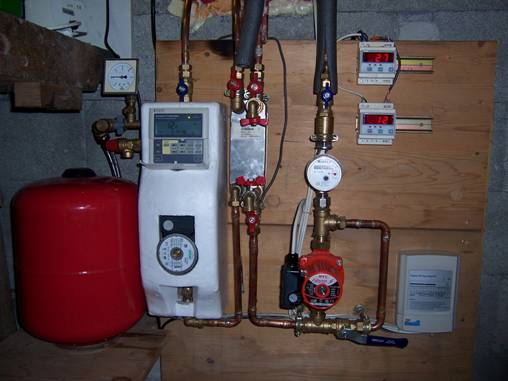

Les circulateurs, l'échangeur, la régulation ainsi que divers périphériques…..

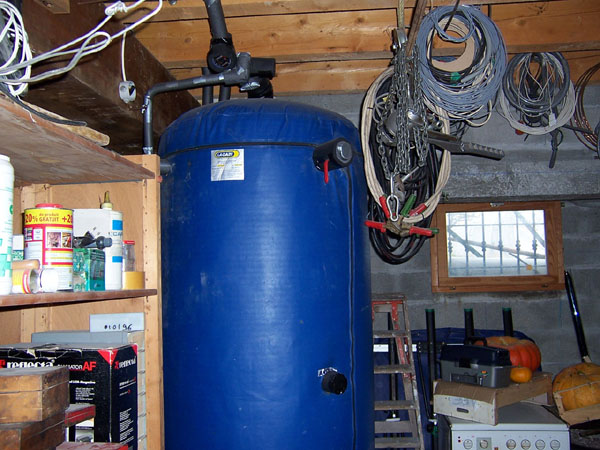

Le stockage de 1000 l


Avec vanne thermostatique, compteur d’eau chaude en haut, vase d'expansion sanitaire de 100 L. caché derrière etc....etc.…

Puis arrive le grand jour : c'était le lundi de Pâques 2007
Depuis je relève régulièrement ce qui est produit à travers plusieurs mesures  :
 _La date
 _La température au sommet du stock
 _La température au 1/3 bas du stock
 _Le volume d'eau passé au secondaire de l'échangeur
 _Le temps pendant lequel ont fonctionné les circulateurs
 _De temps en temps le volume d'eau passé au sommet du stock (donc l'ECS réelle consommée)

Puis arrive le premier souci :

Je me suis aperçu que les circulateurs se mettaient en marche avec les premiers froids la nuit
Après discussion avec mon vendeur de matériel, il n'y avait pas de possibilité de supprimer cette fonction et  il m'a gentiment proposé de me l'échanger contre une autre régul . De plus , moyennant quelques €uros, il m'a fourni celle qui fait varier la vitesse des circulateurs

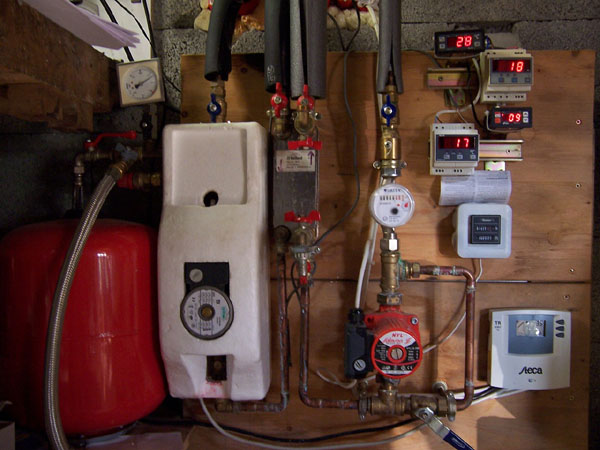

Aujourd'hui samedi 15 décembre je viens d'installer la régulation juste reçue


_De gauche à droite :

 _Le vase d'expansion et au dessus un manomètre de contrôle de pression
 _Sous l'enveloppe de polystyrène : le circulateur côté capteurs, 1 régulateur de débit, clapet anti-retour…
 _L'échangeur à plaques inox avec ses 4 entrées/sorties
 _Le circulateur (orange) côté stockage avec sa boucle de réglage de débit, au dessus un compteur d'eau et au dessus un clapet anti retour
 _La régulation Steca, un double compteur impulsion/horaire (que je vais démonter car la nouvelle régulation me donne déjà le temps de fonctionnement), et au dessus 4 indicateurs de température dont les sondes sont placées aux 4 entrées/sorties de l'échangeur

D'autres photos sur : http://capteurorientable.blogspace.fr/home/

Dans l'ensemble je suis content des performances de l'installation (jusqu'à 54° au 1/3 bas et 60° en haut en juillet)

Et si c'était à refaire….

_En premier je mettrai plus de capteurs, mais vu l'encombrement ils ne seraient sans doute pas tous orientables
_J'installerai une cuve plus petite (200 à 300 l. qui chaufferait en priorité et servirait donc mieux en hiver)
