avec Capteurs APPER et boîte de mélange
Chez Gérard MASSLOFF
-04 ST. ANDRE LES ALPES
gerfranc chez tiscali.fr
L’envie d’un chauffage solaire a germé au fur et à mesure
de nos rencontres avec PIERRE AMET président de l’association
APPER SOLAIRE, l’idée est SEDUISANTE, ECOLOGIQUE et
enfin source d’énergie GRATUITE !
Mais voilà de la décision à la réalisation,
tout un programme !! Le devis, la commande … et enfin l’installation,
que je réalise moi-même, ayant travaillé dans ce milieu
pendant ma carrière professionnelle.
Une maison construite en BISOTHERM (pierre de lave), sur
2 niveaux – chauffage fuel +ecs
Sous Sol : 50 m2 Habitables chauffés par
radiateurs
1ER Etage : 100 m2 Habitables -plancher
chauffant
1/ Détermination du schéma de principe et du matériel
Existant par G Massloff
integration solaire par Pierre Amet remise au propre par l'auteur
achat avec l’association APPER et son groupemet d'achat de matériel
solaire,
soit :
- 6 capteurs plan SOLTEX GM TINOX 2510 (15m2)
- 1 ballon 600 Litres 1 échangeur
- 1 régulateur RESOL BS PRO
- 1 vanne 3 voies motorisée
- 2 purgeurs
2/Achat matériel pour mise
en œuvre, chez les distributeurs de la région :
- Raccords laiton et cuivre-soudure-PER- isolation-clapets anti-retour-tube
cuivre-colliers-cornière galvanisée-antigel –matériel
électrique etc…
NB/ sites internet intéressants : ANJOU CONNECTIQUE (
plomberie)
CONRAD (matériel électrique)
3/ Implantation extérieure
– je décide de placer les capteurs dans le jardin
- orientation SUD -SUD EST
- inclinaison 65° pour une meilleure efficacité en hiver,
et maitriser au mieux l’apport en été (surchauffe)

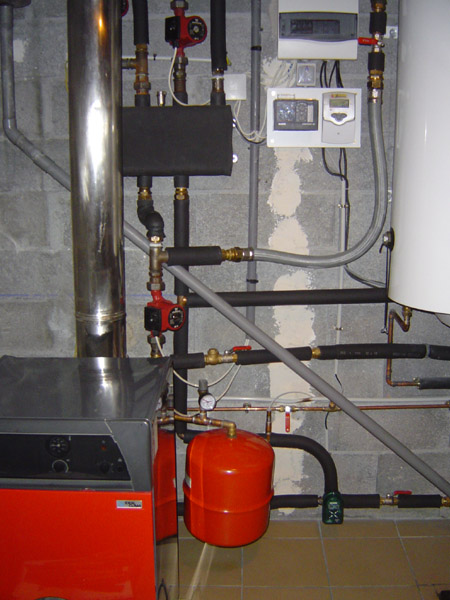

4/ Implantation intérieure
- Ballon 600 L (cave)
- Ballon 150 L (existant en chaufferie)
- Ballon de mélange (existant en chaufferie)
echangeur existant
ballon ecs 600litres
purgeurs
5/ Travaux
- durée :1 mois ( de retraité à mon rythme, avec
des coupures)
- REALISATION :
- 2 châssis de 2 MX 4 M en cornière
égale galvanisée de 40 (tous les assemblages sont boulonnés)
- 1 tranchée –profondeur 0.50m –largeur 0.50
m pour alimenter les capteurs (location mini-pelle) en PER 20/25 isolé
et placé dans une gaine
(l'installation de Pierre fonctionne très bien ainsi depuis
longtemps, le PER ne pose aucun problème quand l'installation est
dimensionnée correctement, il ne faut pas faire les departs froids
et chauds directement en PER mais commencer en cuivre sur 2 m en cas de
mise en stagnation accidentelle des capteurs)
- les jonctions du ballon de 600L aux capteurs sont
réalisées en CU D.20/22
- les liaisons principales sont en PER D.20/25-
Longueur totale 82 M
6/ Coût de l’opération : 5500 €
- Matériel acheté par l’intermédiaire
de l’Association APPER- 3800 €
- Fourniture (raccords –per-cornière-antigel- soudure etc. ..)
1700€
7/Fonctionnement :
-Priorité est donnée au chauffage basse température
pour profiter du rendement maxi des panneaux dans cette configuration (plancher
chauffant)
-Chauffage du sous sol en hors gel
-Relance chaudière 1/2H par jour pour gonfler le ballon ECS
de 150 L
8/ Constat apres 6 semaines de fonctionnement
au pire de l'hiver:
-Mise en service le 1 décembre
-L’apport de la véranda et du solaire permettent de maintenir
au pire de l'hiver une température de confort jusqu’à
17/18H, le relais étant pris par la cheminée uniquement
-journée sans ensoleillement-cheminée uniquement
9/ Conclusion :
-satisfait du résultat, merci à Pierre pour ses conseils
et son aide pour la mise au point et le suivi du chantier
-vu le prix actuel du carburant, le choix me parait tout à fait
judicieux.
10/ à suivre pour les chiffres sur une année
