FICHE TECHNIQUE maison bioclimatique de Michel You

Véranda, chauffage solaire et pompe à chaleur, électricité photovoltaïque

Maison + véranda : 175 m² - 440 m3 (1981) - Propriétaires : Mr et Mme YOU

49600 St Philber ten Mauges - France - Etude thermique : ChristianCardonnel

Maître d'œuvre : Sté COTRAMAUGES - Architecte : Guy Poilane Beaupréau 49

Contact : m.you@free.fr – Site : http://m.you.free.fr

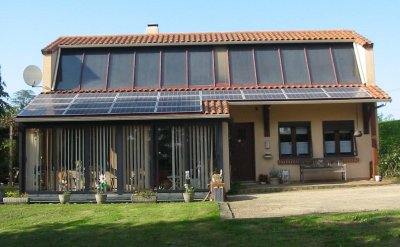

Vue côté sud

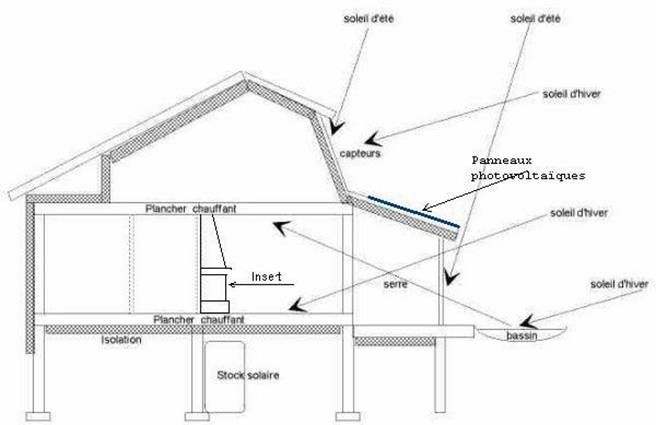

Vue en coupe:

Partie chauffage:

Planchers solaires directs (capteurs: 22 m²) ou différés par stockage en sous-sol (650 L).

Appoint par pompe à chaleur eau - eau sur forage (36 m) + cheminée bois à foyer fermé.

Construction forte inertie. Isolation par l'extérieur (vide d'air + polystyrène 8 cm + enduit).

Plafond de sous-sol (polystyrène 8 cm). Combles (laine de verre 24 cm + film réfléchissant).

Ballon eau chaude sanitaire 150 Litres : solaire + appoint électrique 1,6 Kw.

* Coût en 1981 des équipements solaires auto - assemblés : 44 000 F (6 700 €)

Pompe à chaleur auto - construite : 8 000 F (1 220 €)

Ratio chauffage : (0,87 €) /m²/an -

Partie photovoltaïque:

Juillet 2007: 24 panneaux Photowatt 110 wc : 2640 wc – 21 000 € (8 000 € à notre charge)

Revente totale estimée : 2900 kWh ~ 1600 € - temps de retour estimé : 5 à 6 ans.

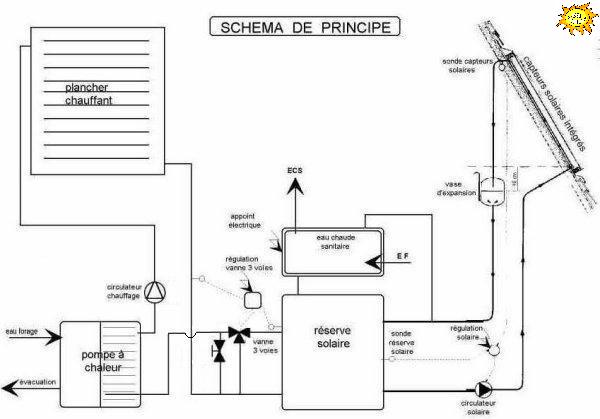

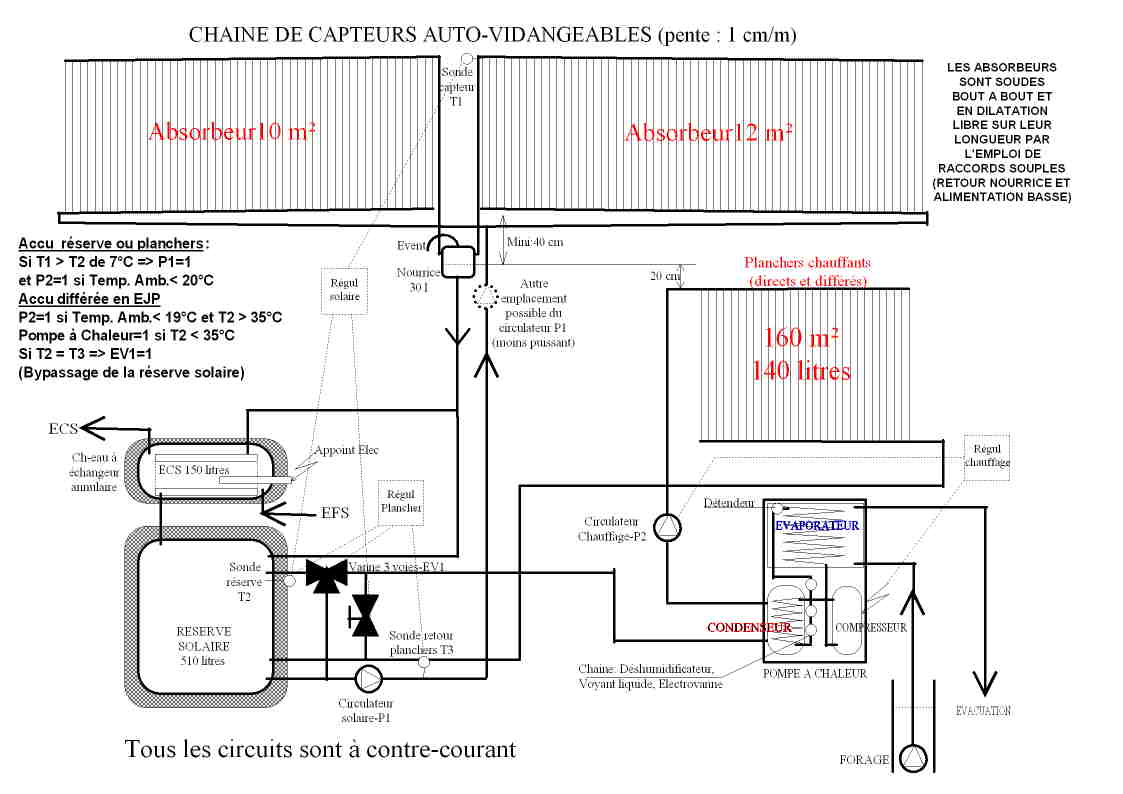

PRINCIPE DE CHAUFFAGE

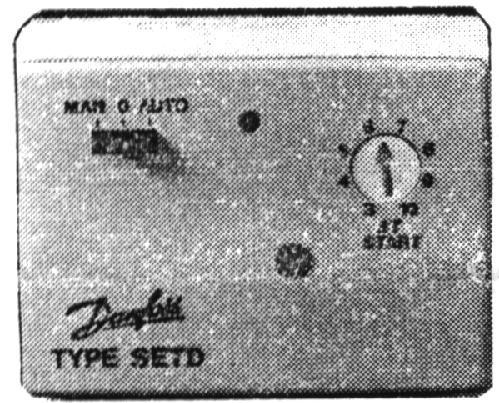

Régulateur du système solaire

Régulateur différentiel prenant en compte la température des capteurs et de la réserve (ballon tampon) avec un Dt de 7 °C pour la mise en route de la pompe de circulation.

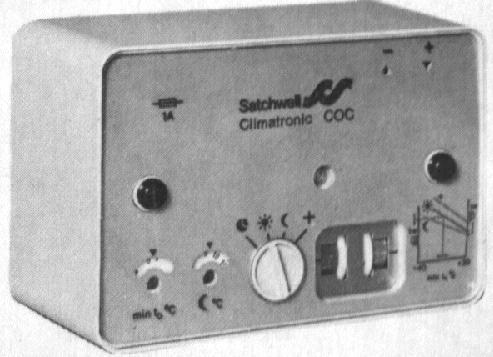

Régulateur du chauffage

Régulateur permettant de régler la pente du chauffage en fonction de la température de retour d'eau des planchers, de la température extérieure, de la température ambiante et agissant en tout ou rien sur la pompe à chaleur.

* En 25 ans de fonctionnement : un problème de sonde sur le régulateur solaire, un relais changé sur le régulateur chauffage, le condenseur de la PàC oxydé (changé), 2 nettoyages de circuit et une fuite réparée sur un capteur. Pas pire que d’autres systèmes.

+ sur son site perso:  http://m.you.free.fr
